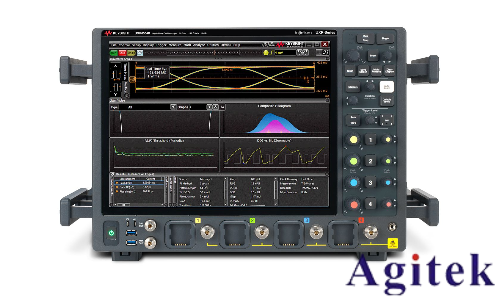

是德示波器阻抗测量功能

在现代电子测量领域，阻抗作为衡量电路元件与交流信号相互作用的关键参数，其精确测量对于电路设计优化、故障诊断及性能验证至关重要。是德科技（Keysight Technologies）作为全球领先的电子测量仪器厂商，其示波器产品通过融合高带宽、高速采样与智能分析功能，为阻抗测量提供了多维度的解决方案。本文将深入探讨是德示波器在阻抗测量中的技术原理、核心方法、精度优化策略及典型应用场景，揭示其在复杂电子系统测试中的不可替代性。

一、阻抗测量的技术基础与是德示波器的核心优势

阻抗（Z）定义为交流电路中电压与电流的比值，包含电阻（R）与电抗（X）分量（Z = R + jX）。传统阻抗测量通常依赖专用阻抗分析仪，但这类设备在高频响应、动态范围及实时性方面存在局限。是德示波器通过以下技术突破，实现了阻抗测量的高精度与灵活性：

1. 宽带宽与高速采样：是德示波器具备GHz级带宽与数十GSa/s的采样率，可准确捕获纳秒级信号变化，适用于从低频至射频频段的阻抗分析。

2. 多域分析能力：支持时域、频域及调制域的同步测量，通过内置的FFT（快速傅里叶变换）与数学运算功能，实现阻抗的频谱特性解析。

3. 智能探头补偿：配备低电容、高输入阻抗的差分探头与电流探头，结合自动校准功能，有效降低寄生参数对测量结果的影响。

4. 自动化测量工具：集成阻抗分析软件套件，提供一键式测量与数据拟合功能，简化复杂阻抗模型的提取过程。

二、是德示波器的阻抗测量方法解析

1. 直流电阻测量：基础参数的精准量化

针对低频或静态条件下的电阻测量，是德示波器采用电压降法与电流监测结合的方式：

四线测量法：通过差分探头分别采集元件两端电压与流过已知标准电阻的电流，消除引线电阻与接触阻抗的影响。

数学建模修正：利用示波器的波形分析功能，提取电压-电流曲线的斜率，自动计算电阻值（R = ΔV / ΔI）。

动态电阻追踪：在温度或应力变化环境下，实时监测电阻漂移，适用于半导体器件或材料特性研究。

2. 交流阻抗分析：频域特性的深度挖掘

是德示波器通过交流激励法，可获取元件在宽频范围内的阻抗响应：

扫频信号注入：通过信号发生器输出正弦波（10mHz~1GHz），配合示波器的频谱分析功能，记录不同频率下的电压与电流相位差（φ）和幅值比（A）。

阻抗计算公式推导：根据 Z = (U / I) * e^(jφ)，示波器可自动生成Bode图（阻抗模值 vs. 频率）与Nyquist图（实部 vs. 虚部），直观呈现容抗、感抗及寄生参数。

寄生参数分离：通过矢量网络分析（VNA）模式，精确区分元件本征阻抗与线缆、探头引入的寄生效应。

3. 瞬态响应分析：动态阻抗的捕捉与建模

针对含储能元件（电容、电感）的电路，是德示波器利用脉冲激励与波形拟合技术：

RC充放电法：向待测电容施加阶跃电压，通过记录电压衰减曲线（τ = RC），反向求解电容值（C = τ / R）。

脉冲响应提取：对含电感元件施加电流脉冲，分析电压响应的上升沿时间（tr），结合已知电阻计算电感（L = R * tr / (ΔV / Δt)）。

卷积反演算法：利用示波器的数学运算模块，对复杂响应波形进行反卷积处理，提取多阶阻抗分量。

三、测量精度优化策略与误差源控制

是德示波器的阻抗测量精度受多因素制约，需通过系统性校准与优化：

1. 探头匹配与补偿：使用低输入电容（<1pF）的高阻抗探头，并通过示波器的探头校准功能，消除探头寄生电容导致的测量偏差。

2. 信号源稳定性控制：采用高精度信号发生器（THD < -110dB），确保激励信号的纯净度，避免谐波干扰。

3. 采样设置优化：根据待测阻抗频段选择合适采样率（奈奎斯特定理），并启用示波器的抗混叠滤波功能。

4. 环境噪声抑制：在屏蔽箱内进行测量，并采用示波器的平均模式（≥16次平均）降低随机噪声。

四、典型应用场景：跨领域的阻抗测量实践

1. 太阳能电池阵列的阻抗特性分析

在光伏系统研发中，是德示波器通过以下步骤评估电池片的性能：

施加扫频电压（1Hz~10kHz），测量不同光照强度下的阻抗谱。

定位阻抗峰值对应的频率，分析载流子迁移率与界面缺陷。

监测温度变化导致的阻抗漂移，优化热管理设计。

2. 高频PCB寄生阻抗建模

针对高速数字电路，示波器可辅助工程师：

通过TDR（时域反射计）模式测量传输线特征阻抗（Z0）。

识别过孔、焊盘导致的阻抗突变点，指导布局优化。

验证阻抗匹配网络（如LC滤波器）的插入损耗与回波损耗。

3. 生物阻抗测量中的电极优化

在医疗电子领域，是德示波器用于评估生物电极的接触阻抗：

施加安全范围内的交流电流（μA级），测量皮肤-电极界面的阻抗模值。

分析不同电极材料（Ag/AgCl vs. 石墨烯）的频响特性，提升信号采集信噪比。

五、未来趋势：AI赋能的阻抗测量智能化

随着AI技术的融合，是德示波器正迈向自动化与智能化：

自动阻抗轮廓识别：利用机器学习算法，对示波器采集的阻抗谱进行模式分类，快速判定元件类型与状态。

预测性维护：通过历史阻抗数据的趋势分析，提前预警电路老化或故障。

云协作平台：实现多台示波器的远程同步测量与数据共享，支撑分布式团队协作。

是德示波器通过多维度的阻抗测量技术，打破了传统测量仪器的局限，为电子工程、新能源、生物医学等领域提供了精准的量化工具。其核心优势不仅在于硬件的高性能指标，更在于软件算法与自动化功能的深度融合，使得复杂阻抗分析变得高效且可靠。随着电子系统向更高频、更低功耗方向发展，示波器在阻抗测量中的角色将愈发关键，成为工程师破解技术难题的利器。
